1309 ＣＣＤのはたらき

サムネイル画像をクリックすると、拡大画像や動画を別ウィンドウでご覧になれます。

1309-A

JPEG　静止画
94 KB
 ＣＣＤのはたらき ＣＣＤのはたらき

ＣＣＤ(Charge Coupled Device：電荷結合素子)は、代表的なイメージセンサです。右の図は左の図の受光部を拡大したものです。ＣＣＤのの表面には、小さな受光素子(フォトダイオード)が数十万個から百万個以上並んでいます。それぞれの受光素子は、上から入射された光の強さに応じて電荷を発生して蓄えます(光電変換)。受光部の横に電極がくり返し並べられた転送部があり、ここに特別な信号を入力すると、全受光素子が蓄えている電荷が順番に隣りの電極に移動して電荷を外部に出力します。
1309-B

JPEG　静止画
70 KB
 ＣＣＤのはたらき ＣＣＤのはたらき(説明なし)
この素材は 1309 ＣＣＤのはたらき の説明の入っていないものです。
1309-1-A

MPG　動画
2.74 MB
ダウンロード
ＣＣＤのはたらき　ＣＣＤのしくみ ＣＣＤのはたらき　ＣＣＤのしくみ ＣＣＤのはたらき　ＣＣＤのしくみ

ＣＣＤに光が当たると、フォトダイオードに電荷がたまります。たまった電荷は、転送部を通って送り出され、アナログ信号(電荷の量)として出力されます。アナログ信号は、A-D(アナログ-ディジタル)変換器で、ディジタルデータに変換されます。R(赤)、G(緑)、B(青)を受け持つフォトダイオードに貯められた電荷は、それぞれ8ビットずつのディジタルデータに変換されて、合計で24ビットで1つの画素を表します。すべてのフォトダイオードにためられた電荷を取り出し、計算することで画像データが得られます。
1309-1-B

MPG　動画
2.62 MB
ダウンロード
ＣＣＤのはたらき　ＣＣＤのしくみ ＣＣＤのはたらき　ＣＣＤのしくみ ＣＣＤのはたらき　ＣＣＤのしくみ(説明なし)
この素材は 1309-1 ＣＣＤのはたらき　ＣＣＤのしくみ の説明の入っていないものです。
1309-1-01

JPEG　静止画
51 KB
 1309-1-01 動画 1309-1 の静止画サンプル-01 です
1309-1-02

JPEG　静止画
33 KB
 1309-1-02 動画 1309-1 の静止画サンプル-02 です
1309-1-03

JPEG　静止画
35 KB
 1309-1-03 動画 1309-1 の静止画サンプル-03 です
1309-1-04

JPEG　静止画
35 KB
 1309-1-04 動画 1309-1 の静止画サンプル-04 です
1309-1-05

JPEG　静止画
36 KB

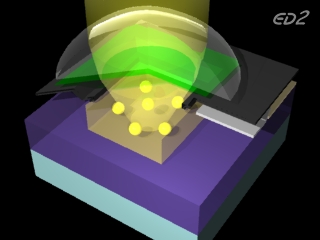

 1309-1-05 動画 1309-1 の静止画サンプル-05 です
1309-1-06

JPEG　静止画
37 KB
 1309-1-06 動画 1309-1 の静止画サンプル-06 です
1309-1-07

JPEG　静止画
30 KB
 1309-1-07 動画 1309-1 の静止画サンプル-07 です
1309-1-08

JPEG　静止画
31 KB
 1309-1-08 動画 1309-1 の静止画サンプル-08 です
1309-1-09

JPEG　静止画
15 KB
 1309-1-09 動画 1309-1 の静止画サンプル-09 です
1309-1-10

JPEG　静止画
35 KB
 1309-1-10 動画 1309-1 の静止画サンプル-10 です
1309-1-11

JPEG　静止画
37 KB
 1309-1-11 動画 1309-1 の静止画サンプル-11 です
1309-2-A

MPG　動画
2.28 MB
ダウンロード
ＣＣＤのはたらき　色分解のしくみ ＣＣＤのはたらき　色分解のしくみ ＣＣＤのはたらき　色分解のしくみ

フォトダイオードから赤フィルタを通して得られる画像・緑フィルターを通して得られる画像・青フィルターを通して得られる画像を合成して画像データを得ることができます。
1309-2-B

MPG　動画
2.29 MB
ダウンロード
ＣＣＤのはたらき　色分解のしくみ ＣＣＤのはたらき　色分解のしくみ ＣＣＤのはたらき　色分解のしくみ(説明なし)
この素材は 1309-2 ＣＣＤのはたらき　色分解のしくみ の説明の入っていないものです。
1309-2-01

JPEG　静止画
36 KB
 1309-2-01 動画 1309-2 の静止画サンプル-01 です
1309-2-02

JPEG　静止画
37 KB
 1309-2-02 動画 1309-2 の静止画サンプル-02 です
1309-2-03

JPEG　静止画
97 KB
 1309-2-03 動画 1309-2 の静止画サンプル-03 です
1309-2-04

JPEG　静止画
90 KB
 1309-2-04 動画 1309-2 の静止画サンプル-04 です
1309-2-05

JPEG　静止画
71 KB
 1309-2-05 動画 1309-2 の静止画サンプル-05 です
1309-2-06

JPEG　静止画
80 KB
 1309-2-06 動画 1309-2 の静止画サンプル-06 です
